《终末地》CBT3逆向工程1：VFS资源存储解密

本文记录了我对 Unity 游戏《明日方舟：终末地》（简称《终末地》）全面测试版本中的 VFS 资源存储逻辑的逆向工程过程。主要介绍了如何通过对反编译代码的静态分析，结合调试器的动态分析，解析《终末地》的 VFS 资源存储格式，并实现解析工具。

前言

目标

对某个游戏做逆向工程，通常出于以下几个目的：

分析游戏资源的存储格式，以便提取或修改资源；
分析游戏的网络协议，以便制作私服；
分析游戏的代码逻辑，以供学习或制作辅助工具。

在“《终末地》CBT3 逆向工程”系列文章中，我们将着重分析《终末地》的资源存储逻辑，最终目的是实现美术、音乐资源和数值数据的提取。这里的 CBT3 指的是第三次封闭测试（Closed Beta Test 3），其内部代号是 EndFieldTBeta2。

初步分析

《终末地》是基于 Unity 2021.3 开发的跨平台游戏，使用了 il2cpp 作为脚本后端。游戏在发行时分为了中国版（CN）和海外版（OS）两个版本进行分发。游戏的资源文件采用了自定义的 VFS（虚拟文件系统，Virtual File System）进行存储，并且对资源数据进行了加密处理。

游戏文件在文件系统中的存储结构是：

EndFieldTBeta2_Data/
|- index_initial.json
|- index_main.json
|- VFS/
   |- 07A1BB91/
   |- 07A1BB91.blc
   |  |- 24F006196A004C8E3A259EADA8F45818.chk
   |  |- 69B1B82E779ECFD39DD0B4F94EAFB39D.chk
   |- 0CE8FA57/
   |  |- 0CE8FA57.blc
   |  |- 10EFD763A7B3D5536C4268DE20B2A1C2.chk
   |- 19E3AE45/
   |  |- ...
   |- 1CDDBF1F/
   |  |- ...
   |- ...

其中，.blc 文件的大小通常较小，而 .chk 文件则较大。据此初步推测，BLC 文件可能是某种索引或元数据文件，而 CHK 文件则存储了实际的资源数据。

对 BLC 文件进行二进制检视，发现其开头 4 Bytes 始终为 03 00 00 00，而其余部分的香农熵高达 8.00，说明其内容极有可能是加密的。

对 CHK 文件进行二进制检视，发现：

55FC21C6 目录下的文件的开头始终为 CRID，说明是 Criware USM 文件（进行常规 USM 文件解码后可正常获得视频资源，表明此类文件未加密）。
07A1BB91 等若干目录下的文件的开头始终为 :)xD，考虑是某种自定义的资源包（事后确认是加密后的 AK Package）。
其余目录下的文件开头均无显著特征，且香农熵大部分为 8.00，少部分低于 4，表明这些资源大部分是加密资源。在部分加密文件中，搜索到 2021.3.34f5 字符串，很可能是 Unity 引擎的版本号。

要想弄清楚这些加密资源是什么，我们需要从 BLC 文件入手，尝试解析其内容。

执行 Il2cpp 反编译

为了了解游戏程序内是如何解析 BLC 文件的，我们需要对 il2cpp 程序行反编译。在 Windows 平台上，《终末地》的 il2cpp 程序被命名为 GameAssembly.dll，在 Android 平台上则是 libil2cpp.so。

准备 global-metadata

若直接使用 IDA Pro 对其进行反编译，得到的结果是没有任何符号信息的汇编代码，难以阅读和分析。为此，我们需要获取一个记录了符号信息的 global-metadata.dat 文件，并使用 Il2cppInspector 工具对 il2cpp 程序进行符号化处理，才能在 IDA Pro 中降低分析的难度。

当我们打开 CN Win 和 OS Win 版本的 global-metadata.dat 文件时，发现该文件的内容是：

T_T T_T

显然，程序员开了一个玩笑，直接将符号信息文件替换成了颜文字。

但是，CN Android 和 OS Android 版本中，global-metadata.dat 文件并没有被这样替换掉。其中，CN Android 版本的 global-metadata.dat 文件的开头 4 Bytes 是 94 43 72 12，不符合正常的 global-metadata.dat 的开头（应为 AF 1B B1 FA）。经社区成员提示，我了解到这是腾讯的 ACE 反作弊系统对 global-metadata.dat 文件的头部数据所进行的反逆向工程的保护处理，参见这篇文章。幸运的是，OS Android 版本的 global-metadata.dat 文件并没有被 ACE 保护，开头 4 Bytes 是正常的。

因此，现状是，我们可以对 Android 版本的 so 库进行反编译和静态分析，但是如果我们想要调试 so 库的话，难免会遇到一些麻烦。为此，能不能通过一些简单的手段，获取 Windows 版本的 global-metadata.dat 文件呢？

作为一个 il2cpp 程序，global-metadata.dat 文件会被加载到内存中，以供程序运行时使用。如果内存中的 global-metadata.dat 文件没有被加密处理，那么我们就可以通过内存转储的方式，获取到未被破坏的 global-metadata.dat 文件。为此，我们可以尝试对游戏进行内存转储。

然而，当我们试图使用工具对 Windows 版本的游戏进行内存转储时，发现遭到了某些进程级机制的阻止。经社区成员提示，这一阻止机制可以通过替换掉游戏启动程序 EndFieldTBeta2.exe 来绕过。具体而言，我们需要创建一个空白的同名 Unity 项目，并生成一份干净的 EndFieldTBeta2.exe，用它来替换掉游戏目录下的启动程序。实践表明，这样做确实可以绕过内存转储的阻止机制。

在转储文件中搜索二进制 AF 1B B1 FA，我们很快找到了内存中的一处疑似 global-metadata.dat 的数据。将其与 Android 版本的 global-metadata.dat 文件进行对比后，可以轻易地导出完整的 global-metadata.dat 文件。这一点是幸运的，要是内存中的 global-metadata.dat 文件也被加密处理的话，那么我们就只能使用 Android 版本的 so 库进行分析了。

使用 Il2cppInspector 生成符号化文件

至此我们已经获得了 Windows 版本的 global-metadata.dat 文件，接下来我们就可以使用 Il2cppInspector 工具，对 GameAssembly.dll 进行符号化处理。

由于原来的 Il2cppInspector 项目已于 2021 年停止维护，这里我们使用的是 LukeFZ 维护的 Il2cppInspector。运行以下命令行：

1	.\Il2CppInspector.exe process -m "path\to\global-metadata.dat" -i "path\to\libil2cpp.so" --unity-version 2021.3.34f5 -t IDA

我们就可以生成供 IDA Pro 使用的符号化文件，包括：dll 文件夹，cpp 文件夹，metadata.json 文件，types.cs 文件和 il2cpp.py 文件。

使用 IDA Pro 进行符号化的反编译

接下来，在 IDA Pro 中打开 GameAssembly.dll 文件，并在菜单栏的 File -> Script file 中选择 il2cpp.py 脚本运行。这一过程可能需要较长时间。脚本运行完成后，便可以在伪代码试图中阅读到符号化的 C++ 代码了。

分析 VFS 相关代码

我们能很快在函数表中找到与 VFS 读取相关的函数。下面我整理了几个关键的函数片段，快速浏览代码即可，无需细究。

生成 VFBlockMainInfo 实例的函数

可以发现 VFBlockMainInfo 是最顶层的结构，每个 VFBlockMainInfo 代表一个单独的 BLC 文件。以下函数负责生成 VFBlockMainInfo 结构体实例：

// VFBlockMainInfo ReadFromByteBuf(Byte[], Int32)
VFBlockMainInfo *Beyond::VFS::VFBlockMainInfo::ReadFromByteBuf(
    Byte__Array *cfgBytes,
    int32_t startOffset,
    MethodInfo *method)
{
    int v5;
    int32_t Int, version, groupFileInfoNum, v34;
    struct FVFBlockChunkInfo__Array *allChunks_1, *allChunks;
    __int64 i_1, v10, rgctxDataDummy_1, *v15, v33;
    VFBlockMainInfo *v9;
    struct MethodInfo *_ZN10MethodInfo6System5Array5EmptyIN6Beyond3VFS17FVFBlockChunkI;
    _BYTE *rgctxDataDummy;
    signed __int64 v16;
    ByteBufStream v19;
    unsigned int v28, i;
    FVFBlockChunkInfo *v32, v43;
    Byte__Array *bs[2];
    // ...

    // ...
    if (IFix::WrappersManagerImpl::IsPatched(1162, 0))
    {
        // ...
    }
    else
    {
        if (cfgBytes)
        {
            v5 = LODWORD(cfgBytes->max_length) - startOffset - 4;
            if (v5 > 0)
            {
                Int = Beyond::Byte::ByteHelper::ReadInt(cfgBytes, LODWORD(cfgBytes->max_length) - 4, 1, 0);
                // ...
                if (Int == sub_7FFD1790B5F0(cfgBytes, startOffset, v5))
                {
                    v9 = sub_7FFD156E1D80(TypeInfo::Beyond::VFS::VFBlockMainInfo);
                    if (!v9)
                        goto LABEL_66;
                    // ...
                    _ZN10MethodInfo6System5Array5EmptyIN6Beyond3VFS17FVFBlockChunkI = MethodInfo::System::Array::Empty<Beyond::VFS::FVFBlockChunkInfo>;
                    // ...
                    rgctxDataDummy_1 = _ZN10MethodInfo6System5Array5EmptyIN6Beyond3VFS17FVFBlockChunkI->rgctx_data->rgctxDataDummy;
                    // ...
                    v9->fields.allChunks = **(rgctxDataDummy_1 + 184);
                    // ...
                    if (IFix::WrappersManagerImpl::IsPatched(45, 0))
                    {
                        // ...
                    }
                    else
                    {
                        // ...
                    }
                    *bs = v19;
                    if (IFix::WrappersManagerImpl::IsPatched(13, 0))
                    {
                        // ...
                    }
                    else
                    {
                        version = Beyond::Byte::ByteHelper::ReadInt(bs[1], bs[0], 1, 0);
                        LODWORD(bs[0]) += 4;
                    }
                    v9->fields.version = version;
                    v9->fields.groupCfgName = Beyond::Byte::ByteBufStream::ReadUTF8(bs, 0);
                    sub_7FFD156BBC20(&v9->fields.groupCfgName);
                    v9->fields.groupCfgHashName = Beyond::Byte::ByteBufStream::ReadLong(bs, 0);
                    if (IFix::WrappersManagerImpl::IsPatched(13, 0))
                    {
                        // ...
                    }
                    else
                    {
                        groupFileInfoNum = Beyond::Byte::ByteHelper::ReadInt(bs[1], bs[0], 1, 0);
                        LODWORD(bs[0]) += 4;
                    }
                    v9->fields.groupFileInfoNum = groupFileInfoNum;
                    v9->fields.groupChunksLength = Beyond::Byte::ByteBufStream::ReadLong(bs, 0);
                    v9->fields.blockType = Beyond::Byte::ByteBufStream::ReadByte(bs, 0);
                    if (IFix::WrappersManagerImpl::IsPatched(13, 0))
                    {
                        // ...
                    }
                    else
                    {
                        v28 = Beyond::Byte::ByteHelper::ReadInt(bs[1], bs[0], 1, 0);
                        LODWORD(bs[0]) += 4;
                    }
                    v9->fields.allChunks = il2cpp_array_new_specific_1(TypeInfo::Beyond::VFS::FVFBlockChunkInfo, v28);
                    sub_7FFD156BBC20(&v9->fields.allChunks);
                    i_1 = 0;
                    for (i = 0;; i_1 = i)
                    {
                        allChunks = v9->fields.allChunks;
                        if (!allChunks)
                            goto LABEL_66;
                        if (i_1 >= SLODWORD(allChunks->max_length))
                            break;
                        // ...
                        v32 = Beyond::VFS::FVFBlockChunkInfo::ReadFromByteBuf(&v43, bs, 0);
                        allChunks_1 = v9->fields.allChunks;
                        if (!allChunks_1)
                            goto LABEL_66;
                        if (i >= LODWORD(allChunks_1->max_length))
                            sub_7FFD15783440(i_1, allChunks_1, v10);
                        v33 = i++ << 6;
                        *(&allChunks_1->vector[0].md5Name + v33) = v32->md5Name;
                        *(&allChunks_1->vector[0].contentMD5 + v33) = v32->contentMD5;
                        *(&allChunks_1->vector[0].length + v33) = *&v32->length;
                        *(&allChunks_1->vector[0].files.m_Length + v33) = *&v32->files.m_Length;
                    }
                    if (IFix::WrappersManagerImpl::IsPatched(44, 0))
                    {
                        // ...
                    }
                    else
                    {
                        if (!bs[1])
                            goto LABEL_66;
                        v34 = LODWORD(bs[1]->max_length) - LODWORD(bs[0]);
                        if (v34 <= 0)
                            v34 = 0;
                    }
                    if (v34 <= 0)
                        return v9;
                    if (!IFix::WrappersManagerImpl::IsPatched(13, 0))
                    {
                        Beyond::Byte::ByteHelper::ReadInt(bs[1], bs[0], 1, 0);
                        return v9;
                    }
                    v36 = IFix::WrappersManagerImpl::GetPatch(13, 0);
                    if (v36)
                    {
                        IFix::ILFixDynamicMethodWrapper::__Gen_Wrap_7(v36, bs, 0);
                        return v9;
                    }
                LABEL_66:
                    sub_7FFD15783430(i_1, allChunks_1, v10);
                }
                // ...
            }
        }
        return 0;
    }
}

这个函数从一个字节数组中读取数据，并填充到 VFBlockMainInfo 结构体的各个字段中。代码中，Beyond::Byte::ByteBufStream::ReadUTF8 函数负责读取 UTF-8 字符串，具体代码在此不再赘述，其逻辑是先读取一个 2 Bytes 整数作为长度 n，随后读取 n Bytes 的字符串内容；v28 变量是 4 Bytes 整数表示 allChunks 数组的长度。

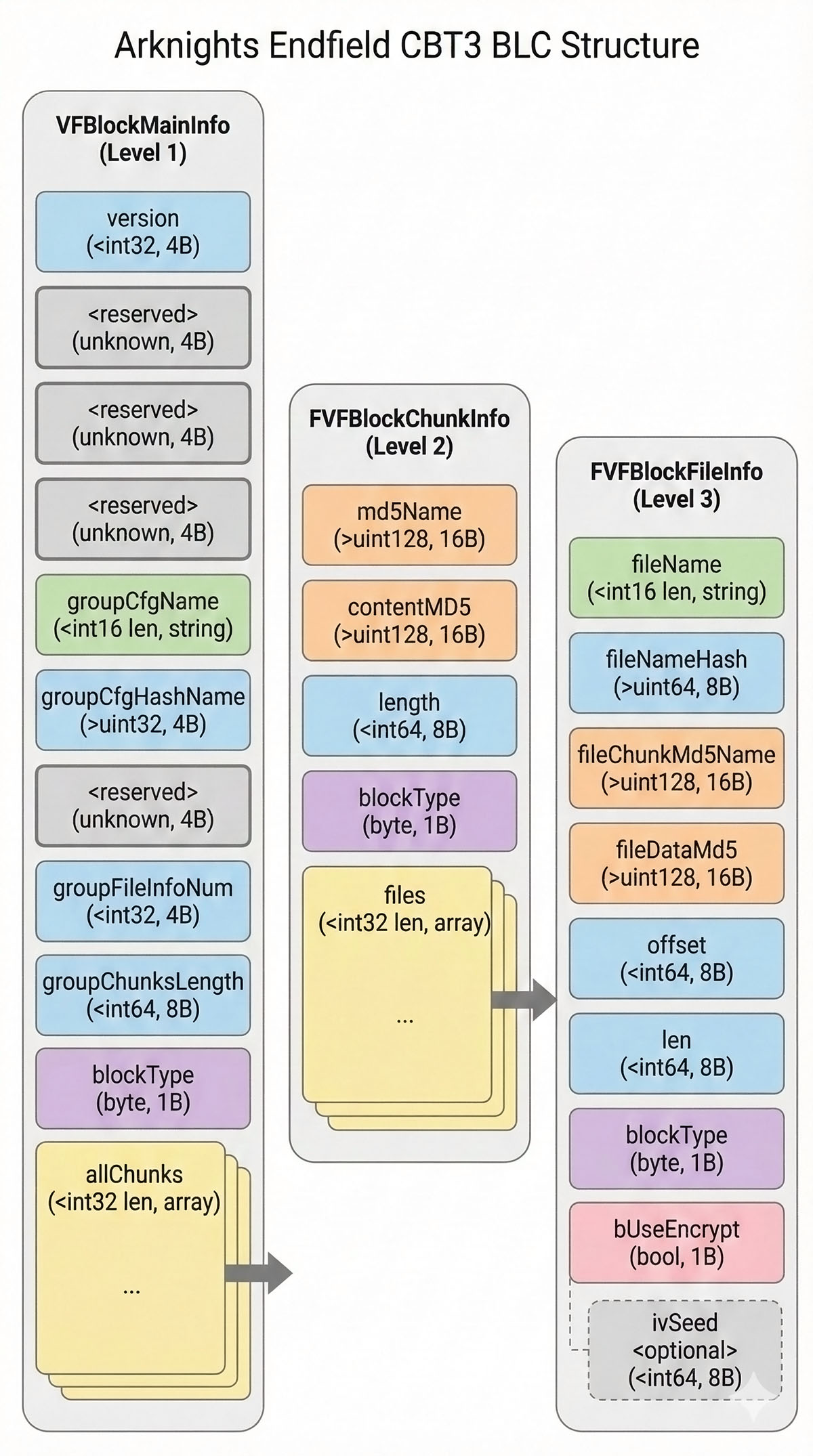

于是，我们可以整理出 VFBlockMainInfo 的数据结构定义：

struct VFBlockMainInfo
{
    int32_t version;
    String *groupCfgName; // int16 (length) + n Bytes (content)
    __int64 groupCfgHashName;
    int32_t groupFileInfoNum;
    __int64 groupChunksLength;
    uint8_t blockType;
    struct FVFBlockChunkInfo__Array *allChunks; // int32 (length) + n * FVFBlockChunkInfo
};

生成 FVFBlockChunkInfo 实例的函数

一个 VFBlockMainInfo 包含多个 FVFBlockChunkInfo，每个 FVFBlockChunkInfo 代表一个单独的 CHK 文件。以下函数负责生成 FVFBlockChunkInfo 结构体实例：

// FVFBlockChunkInfo ReadFromByteBuf(ByteBufStream ByRef)
FVFBlockChunkInfo *Beyond::VFS::FVFBlockChunkInfo::ReadFromByteBuf(
    FVFBlockChunkInfo *__return_ptr retstr,
    ByteBufStream *cfg,
    MethodInfo *method)
{
    UInt128 md5Name_1, bs__1, bs_, md5Name;
    int32_t Int;
    int Int_1;
    __int64 Int_2;
    struct Void *m_Buffer;
    FVFBlockFileInfo *v14;
    struct UInt128 fileChunkMD5Name, fileDataMD5, contentMD5;
    __int128 v17, v18, v20, v24, v25;
    FVFBlockChunkInfo *v22, v29, v31;
    struct NativeArray_1_Beyond_VFS_FVFBlockFileInfo_ files;
    // ...

    // ...
    if (!IFix::WrappersManagerImpl::IsPatched(1163, 0))
    {
        *(&v29.blockType + 1) = 0;
        *(&v29.blockType + 5) = 0;
        *(&v29.blockType + 7) = 0;
        if (IFix::WrappersManagerImpl::IsPatched(21, 0))
        {
            // ...
        }
        else
        {
            md5Name_1 = *Beyond::Byte::ByteHelper::ReadUInt128(&bs_, cfg->datas, cfg->currentIdx, 1, 0);
            cfg->currentIdx += 16;
        }
        md5Name = md5Name_1;
        if (IFix::WrappersManagerImpl::IsPatched(21, 0))
        {
            // ...
        }
        else
        {
            bs__1 = *Beyond::Byte::ByteHelper::ReadUInt128(&bs_, cfg->datas, cfg->currentIdx, 1, 0);
            cfg->currentIdx += 16;
        }
        bs_ = bs__1;
        v29.length = Beyond::Byte::ByteBufStream::ReadLong(cfg, 0);
        v29.blockType = Beyond::Byte::ByteBufStream::ReadByte(cfg, 0);
        if (!IFix::WrappersManagerImpl::IsPatched(13, 0))
        {
            Int = Beyond::Byte::ByteHelper::ReadInt(cfg->datas, cfg->currentIdx, 1, 0);
            cfg->currentIdx += 4;
        LABEL_16:
            Int_1 = Int;
            files = 0;
            sub_7FFD14942900(
                &files,
                Int,
                4,
                1,
                MethodInfo::Unity::Collections::NativeArray<Beyond::VFS::FVFBlockFileInfo>::NativeArray);
            Int_2 = Int_1;
            v29.files = files;
            if (Int_1 > 0)
            {
                m_Buffer = files.m_Buffer;
                do
                {
                    // ...
                    v14 = Beyond::VFS::FVFBlockFileInfo::ReadFromByteBuf(&v31, cfg, 0);
                    fileChunkMD5Name = v14->fileChunkMD5Name;
                    fileDataMD5 = v14->fileDataMD5;
                    v17 = *&v14->offset;
                    v18 = *&v14->ivSeed;
                    *m_Buffer = *&v14->m_fileName.handle;
                    *&m_Buffer[16] = fileChunkMD5Name;
                    *&m_Buffer[32] = fileDataMD5;
                    *&m_Buffer[48] = v17;
                    *&m_Buffer[64] = v18;
                    m_Buffer += 80;
                    --Int_2;
                } while (Int_2);
            }
            v20 = *&v29.files.m_Length;
            retstr->md5Name = md5Name;
            retstr->contentMD5 = bs_;
            *&retstr->length = *&v29.length;
            *&retstr->files.m_Length = v20;
            return retstr;
        }
        // ...
    LABEL_25:
        sub_7FFD15783430();
    }
    // ...
    contentMD5 = v22->contentMD5;
    retstr->md5Name = v22->md5Name;
    v24 = *&v22->length;
    retstr->contentMD5 = contentMD5;
    v25 = *&v22->files.m_Length;
    *&retstr->length = v24;
    *&retstr->files.m_Length = v25;
    return retstr;
}

这个函数从一个字节流中读取数据，并填充到 FVFBlockChunkInfo 结构体的各个字段中。代码中，Int_1 变量是 4 Bytes 整数表示 files 数组的长度。

可以整理出 FVFBlockChunkInfo 的数据结构定义：

struct FVFBlockChunkInfo
{
    UInt128 md5Name;
    UInt128 contentMD5;
    __int64 length;
    byte blockType;
    struct NativeArray_1_Beyond_VFS_FVFBlockFileInfo_ files; // int32 (length) + n * FVFBlockFileInfo
};

生成 FVFBlockFileInfo 实例的函数

一个 FVFBlockChunkInfo 包含多个 FVFBlockFileInfo，每个 FVFBlockFileInfo 代表着某个虚拟文件的在 CHK 中的元数据。以下函数负责生成 FVFBlockFileInfo 结构体实例：

// FVFBlockFileInfo ReadFromByteBuf(ByteBufStream ByRef)
FVFBlockFileInfo *Beyond::VFS::FVFBlockFileInfo::ReadFromByteBuf(
    FVFBlockFileInfo *__return_ptr retstr,
    ByteBufStream *cfg,
    MethodInfo *method)
{
    int32_t currentIdx, v12, currentIdx_1;
    struct UInt128 fileChunkMD5Name_1, fileDataMD5_1, fileChunkMD5Name, fileDataMD5;
    uint8_t Byte;
    String *UTF8;
    __int128 v16, v17, v23, v24;
    ILFixDynamicMethodWrapper_3 *Patch;
    FVFBlockFileInfo *v20, v27;
    UInt128 bs_, bs__1;
    GCHandle m_fileName;
    // ...

    // ...
    if (IFix::WrappersManagerImpl::IsPatched(1164, 0))
    {
        Patch = IFix::WrappersManagerImpl::GetPatch(1164, 0);
        if (Patch)
        {
            v20 = IFix::ILFixDynamicMethodWrapper::__Gen_Wrap_484(&v27, Patch, cfg, 0);
            fileChunkMD5Name = v20->fileChunkMD5Name;
            *&retstr->m_fileName.handle = *&v20->m_fileName.handle;
            fileDataMD5 = v20->fileDataMD5;
            retstr->fileChunkMD5Name = fileChunkMD5Name;
            v23 = *&v20->offset;
            retstr->fileDataMD5 = fileDataMD5;
            v24 = *&v20->ivSeed;
            *&retstr->offset = v23;
            *&retstr->ivSeed = v24;
            return retstr;
        }
        goto LABEL_33;
    }
    *&v27.ivSeed = 0;
    v27.m_fileName.handle = 0;
    if (IFix::WrappersManagerImpl::IsPatched(8, 0))
    {
        // ...
    }
    else
    {
        currentIdx = cfg->currentIdx;
    }
    Beyond::Byte::ByteBufStream::SkipReadUTF8(cfg, 0);
    v27.fileNameHash = Beyond::Byte::ByteBufStream::ReadLong(cfg, 0);
    if (IFix::WrappersManagerImpl::IsPatched(21, 0))
    {
        // ...
    }
    else
    {
        fileChunkMD5Name_1 = *Beyond::Byte::ByteHelper::ReadUInt128(&bs_, cfg->datas, cfg->currentIdx, 1, 0);
        cfg->currentIdx += 16;
    }
    if (IFix::WrappersManagerImpl::IsPatched(21, 0))
    {
        // ...
    }
    else
    {
        fileDataMD5_1 = *Beyond::Byte::ByteHelper::ReadUInt128(&bs__1, cfg->datas, cfg->currentIdx, 1, 0);
        cfg->currentIdx += 16;
    }
    v27.offset = Beyond::Byte::ByteBufStream::ReadLong(cfg, 0);
    v27.len = Beyond::Byte::ByteBufStream::ReadLong(cfg, 0);
    Byte = Beyond::Byte::ByteBufStream::ReadByte(cfg, 0);
    v27.blockType = Byte;
    v12 = Beyond::Byte::ByteBufStream::ReadByte(cfg, 0);
    v27.bUseEncrypt = v12 != 0;
    if (v12)
        v27.ivSeed = Beyond::Byte::ByteBufStream::ReadLong(cfg, 0);
    // ...
    if (!Beyond::VFS::VirtualFileSystem::IsUseStringFileNameInfo(Byte, v27.bIsDirectFileName, 0))
        goto LABEL_29;
    if (!IFix::WrappersManagerImpl::IsPatched(8, 0))
    {
        currentIdx_1 = cfg->currentIdx;
        goto LABEL_25;
    }
    // ...
LABEL_33:
    sub_7FFD15783430();
    // ...
LABEL_25:
    cfg->currentIdx = currentIdx;
    UTF8 = Beyond::Byte::ByteBufStream::ReadUTF8(cfg, 0);
    if (UTF8 && UTF8->fields._stringLength)
    {
        m_fileName.handle = 0;
        System::Runtime::InteropServices::GCHandle::GCHandle(&m_fileName, UTF8, 0);
        v27.m_fileName = m_fileName;
    }
    cfg->currentIdx = currentIdx_1;
LABEL_29:
    v16 = *&v27.ivSeed;
    *&retstr->m_fileName.handle = *&v27.m_fileName.handle;
    v17 = *&v27.offset;
    retstr->fileChunkMD5Name = fileChunkMD5Name_1;
    retstr->fileDataMD5 = fileDataMD5_1;
    *&retstr->offset = v17;
    *&retstr->ivSeed = v16;
    return retstr;
}

这个函数从一个字节流中读取数据，并填充到 FVFBlockFileInfo 结构体的各个字段中。

可以整理出 FVFBlockFileInfo 的定义：

struct FVFBlockFileInfo
{
    String fileName; // int16 (length) + n Bytes (content)
    __int64 fileNameHash;
    UInt128 fileChunkMD5Name;
    UInt128 fileDataMD5;
    __int64 offset;
    __int64 len;
    byte blockType;
    bool bUseEncrypt; // non-zero byte is true
    __int64 ivSeed;
};

负责 BLC 数据解密的函数

实际上，传入以上函数的字节数据都是已经被解密过的。为此，我们需要从第一个函数向上追溯，找到解密数据的函数。代码如下所示：

// VFBlockMainInfo DecryptCreateBlockGroupInfo(Byte[], String)
VFBlockMainInfo *Beyond::VFS::VFSUtils::DecryptCreateBlockGroupInfo(
    Byte__Array *convertedBytes,
    String *inputPath,
    MethodInfo *method)
{
    struct VFSDefine__Class *_ZN8TypeInfo6Beyond3VFS9VFSDefineE;
    unsigned int BLOCK_HEAD_LEN, VFS_PROTO_VERSION_1;
    struct BitConverter__Class *_ZN8TypeInfo6System12BitConverterE;
    unsigned __int64 KEY_LEN;
    __int64 v12;
    void *v13;
    char *_value, v26;
    int32_t length, VFS_PROTO_VERSION;
    struct MethodInfo *_ZN10MethodInfo6System4SpanIhE11op_ImplicitEN6System4SpanIhEE;
    XXE1 *v19, *v20;
    Span_1_Byte_ nonce_, key_, v29;
    // ...

    // ...
    if (IFix::WrappersManagerImpl::IsPatched(1202, 0))
    {
        // ...
    }
    else
    {
        if (!convertedBytes)
            return 0;
        _ZN8TypeInfo6Beyond3VFS9VFSDefineE = TypeInfo::Beyond::VFS::VFSDefine;
        if (!TypeInfo::Beyond::VFS::VFSDefine->_1.cctor_finished_or_no_cctor)
        {
            // ...
            _ZN8TypeInfo6Beyond3VFS9VFSDefineE = TypeInfo::Beyond::VFS::VFSDefine;
        }
        if (SLODWORD(convertedBytes->max_length) > _ZN8TypeInfo6Beyond3VFS9VFSDefineE->static_fields->VFS_VFB_HEAD_LEN)
        {
            // ...
            BLOCK_HEAD_LEN = TypeInfo::Beyond::VFS::VFSDefine->static_fields->BLOCK_HEAD_LEN;
            // ...
            VFS_PROTO_VERSION_1 = *convertedBytes->vector;
            _ZN8TypeInfo6System12BitConverterE = TypeInfo::System::BitConverter;
            // ...
            if (!_ZN8TypeInfo6System12BitConverterE->static_fields->IsLittleEndian)
                VFS_PROTO_VERSION_1 = _byteswap_ulong(VFS_PROTO_VERSION_1);
            if (VFS_PROTO_VERSION_1 == TypeInfo::Beyond::VFS::VFSDefine->static_fields->VFS_PROTO_VERSION)
            {
                // ...
                KEY_LEN = TypeInfo::Beyond::VFS::VFSDefine->static_fields->KEY_LEN;
                if (KEY_LEN)
                {
                    v12 = KEY_LEN + 15;
                    if (KEY_LEN + 15 < KEY_LEN)
                        v12 = 0xFFFFFFFFFFFFFF0LL;
                    v13 = alloca(v12 & 0xFFFFFFFFFFFFFFF0uLL);
                    _value = &v26;
                }
                else
                {
                    _value = 0;
                }
                sub_7FFD1579B400(_value, 0, KEY_LEN);
                *(&nonce_._length + 1) = 0;
                // ...
                nonce_._pointer._value = _value;
                nonce_._length = KEY_LEN;
                // ...
                key_ = nonce_;
                nonce_ = *Beyond::VFS::VirtualFileSystem::GetCommonChachaKeyBs(&v29, &key_, 0);
                length = nonce_._length;
                *(&key_._length + 1) = 0;
                _ZN10MethodInfo6System4SpanIhE11op_ImplicitEN6System4SpanIhEE = MethodInfo::System::Span<unsigned char>::op_Implicit;
                // ...
                key_._pointer._value = nonce_._pointer._value;
                key_._length = length;
                *(&nonce_._length + 1) = 0;
                // ...
                nonce_._pointer._value = convertedBytes->vector;
                nonce_._length = BLOCK_HEAD_LEN;
                v19 = sub_7FFD156E1D80(TypeInfo::Beyond::XXEnc::XXE1);
                v20 = v19;
                if (!v19)
                    sub_7FFD15783430();
                Beyond::XXEnc::XXE1::XXE1(v19, &key_, &nonce_, 1u, 0);
                Beyond::XXEnc::XXE1::WorkBytes(
                    v20,
                    convertedBytes,
                    TypeInfo::Beyond::VFS::VFSDefine->static_fields->BLOCK_HEAD_LEN,
                    convertedBytes,
                    TypeInfo::Beyond::VFS::VFSDefine->static_fields->BLOCK_HEAD_LEN,
                    LODWORD(convertedBytes->max_length) - TypeInfo::Beyond::VFS::VFSDefine->static_fields->BLOCK_HEAD_LEN,
                    0);
                return Beyond::VFS::VFBlockMainInfo::ReadFromByteBuf(
                    convertedBytes,
                    TypeInfo::Beyond::VFS::VFSDefine->static_fields->BLOCK_HEAD_LEN,
                    0);
            }
            else
            {
                // ...
                return 0;
            }
        }
        else
        {
            return 0;
        }
    }
}

容易从代码中发现，BCL 文件使用了 ChaCha20 加密算法。解密函数 Beyond::XXEnc::XXE1::XXE1 需要输入 4 个参数：

input（加密数据），整个文件的数据；
key（解密密钥），通过 Beyond::VFS::VirtualFileSystem::GetCommonChachaKeyBs 函数获取；
nonce（有时称作 iv），是数据的前 KEY_LEN Bytes，查找发现 KEY_LEN 常量的值是 12；
count（初始计数），固定是 1。

因此，关键是要找到密钥。

获取 Chacha20 密钥

在阅读 GetCommonChachaKeyBs 函数的代码后，我发现生成密钥的算法过于复杂，涉及多种拼接和转换操作。因此我们选择通过动态分析的方式，使用调试器在运行时直接获取密钥。

我们不需要阅读 GetCommonChachaKeyBs 函数具体的密钥运算逻辑，我们只需要阅读它的返回语句附近的片段，如下所示：

// Span`1[Byte] GetCommonChachaKeyBs(Span`1[Byte])
Span_1_Byte_ *Beyond::VFS::VirtualFileSystem::GetCommonChachaKeyBs(
    Span_1_Byte_ *__return_ptr retstr,
    Span_1_Byte_ *keyBuffer,
    MethodInfo *method)
{
    Span_1_Byte_ v28;
    // ...

    // some complicated operations to generate the key

    // ...
    v28 = *keyBuffer;
    *retstr = v28;
    return retstr;
}

我们可以发现，该函数返回的是变量 v28，而 v28 的值正是传入的参数 keyBuffer。因此，我们只需要在调试器中设置断点，查看 v28 的内容即可。具体如何绕过《终末地》的反调试机制，可以参考前面的章节（替换可执行文件），这里不再重复。

断点命中后，我们发现 v28 指向一个长度为 32 Bytes 的数据区域，其内容如下所示：

Stack[00004058]:00000009A64EEBF0 db 0E9h
Stack[00004058]:00000009A64EEBF1 db  5Bh ; [
Stack[00004058]:00000009A64EEBF2 db  31h ; 1
Stack[00004058]:00000009A64EEBF3 db  7Ah ; z
Stack[00004058]:00000009A64EEBF4 db 0C4h
Stack[00004058]:00000009A64EEBF5 db 0F8h
Stack[00004058]:00000009A64EEBF6 db  28h ; (
Stack[00004058]:00000009A64EEBF7 db  56h ; V
Stack[00004058]:00000009A64EEBF8 db  9Dh
Stack[00004058]:00000009A64EEBF9 db  23h ; #
Stack[00004058]:00000009A64EEBFA db 0A8h
Stack[00004058]:00000009A64EEBFB db  6Bh ; k
Stack[00004058]:00000009A64EEBFC db 0F2h
Stack[00004058]:00000009A64EEBFD db  71h ; q
Stack[00004058]:00000009A64EEBFE db 0DCh
Stack[00004058]:00000009A64EEBFF db 0B5h
Stack[00004058]:00000009A64EEC00 db  3Eh ; >
Stack[00004058]:00000009A64EEC01 db  84h
Stack[00004058]:00000009A64EEC02 db  6Fh ; o
Stack[00004058]:00000009A64EEC03 db 0A7h
Stack[00004058]:00000009A64EEC04 db  5Ch ; \
Stack[00004058]:00000009A64EEC05 db  92h
Stack[00004058]:00000009A64EEC06 db  4Dh ; M
Stack[00004058]:00000009A64EEC07 db  67h ; g
Stack[00004058]:00000009A64EEC08 db  1Dh
Stack[00004058]:00000009A64EEC09 db 0BAh
Stack[00004058]:00000009A64EEC0A db  8Eh
Stack[00004058]:00000009A64EEC0B db  38h ; 8
Stack[00004058]:00000009A64EEC0C db 0F4h
Stack[00004058]:00000009A64EEC0D db 0CAh
Stack[00004058]:00000009A64EEC0E db  52h ; R
Stack[00004058]:00000009A64EEC0F db 0E1h

我们可以将其整理为十六进制字节数组：

unsigned char key[32] = {
  0xE9, 0x5B, 0x31, 0x7A, 0xC4, 0xF8, 0x28, 0x56,
  0x9D, 0x23, 0xA8, 0x6B, 0xF2, 0x71, 0xDC, 0xB5,
  0x3E, 0x84, 0x6F, 0xA7, 0x5C, 0x92, 0x4D, 0x67,
  0x1D, 0xBA, 0x8E, 0x38, 0xF4, 0xCA, 0x52, 0xE1,
};

或者 Base64 字符串格式：

1	6VsxesT4KFadI6hr8nHctT6Eb6dckk1nHbqOOPTKUuE=

完成 VFS 资源解析

解析 BLC 文件

至此，我们已经掌握了 BLC 文件的解密方法和数据结构定义，接下来我们就可以实现一个简单的 BLC 解析工具。解析工具的具体代码就在此省略了。

此外，在实际操作过程中发现一些细节问题：

解密后的 BLC 文件的 version 后面（也就是 groupCfgName 前面）还存在 12 Bytes 的未知数据，在解析时应该跳过；
groupCfgHashName 的长度是 8 Bytes，但是它的有效数据只有 4 Bytes，因此后面 4 Bytes 可以跳过；

如果你正在使用 Python 的 pycryptodome 提供的 Chacha20 解密函数来进行解密，你会发现它的解密函数并没有传入 counter 这个参数（在它的实现里面，counter 参数是固定为 0 的）。根据 Chacha20 的原理，我们只需要将密钥流跳过 64 Bytes 即可等效地实现 counter 参数值为 1 的效果（示例代码如下）。

from Crypto.Cipher import ChaCha20

CHACHA_KEY = b"\xe9[1z\xc4\xf8(V\x9d#\xa8k\xf2q\xdc\xb5>\x84o\xa7\\\x92Mg\x1d\xba\x8e8\xf4\xcaR\xe1"
# nonce = ...
# data = ...

cipher = ChaCha20.new(key=CHACHA_KEY, nonce=nonce)
cipher.seek(64)
decrypted_data = cipher.decrypt(data)

最终，我成功对 19 个 BLC 文件进行了解析。以下是其中一个已解析的 BLC 文件的 VFBlockMainInfo JSON 序列化示例：

{
  "version": 3,
  "groupCfgName": "BundleManifest",
  "groupCfgHashName": 532667676,
  "groupFileInfoNum": 1,
  "groupChunksLength": 167727212,
  "blockType": 3,
  "allChunks": [
    {
      "md5Name": 165989112415202324370777827216542827635,
      "contentMd5": 247380710951872531186795803451203924162,
      "length": 167727212,
      "blockType": 3,
      "files": [
        {
          "fileName": "Data/Bundles/Windows/manifest.hgmmap",
          "fileNameHash": 4361581287989299209,
          "fileChunkMd5Name": 165989112415202324370777827216542827635,
          "fileDataMd5": 247380710951872531186795803451203924162,
          "offset": 0,
          "len": 167727212,
          "blockType": 3,
          "bUseEncrypt": true,
          "ivSeed": 285540354
        }
      ]
    }
  ]
}

理解 BLC 的数据结构

以下是使用 Nano Banana 绘制的 BLC 数据结构图，可供参考：

为了方便起见，我对某些哈希字段的读取方式进行了如下调整：

groupCfgHashName 改为大端读取 4 Bytes 之后转化为十六进制字符串（随后跳过 4 Bytes）；
md5Name、contentMd5、fileChunkMd5Name 和 fileDataMd5 都改为大端读取 16 Bytes 之后转化为十六进制字符串；
fileNameHash 改为大端读取 8 Bytes 之后转化为十六进制字符串。

调整后，我们可以得到类似这样的数据：

{
  "version": 3,
  "groupCfgName": "BundleManifest",
  "groupCfgHashName": "1CDDBF1F",
  "groupFileInfoNum": 1,
  "groupChunksLength": 167727212,
  "blockType": 3,
  "allChunks": [
    {
      "md5Name": "7384B24D7C4BE3D6FE6D84A01757E07C",
      "contentMd5": "C23092E89D51DFBEFB661D36B9CA1BBA",
      "length": 167727212,
      "blockType": 3,
      "files": [
        {
          "fileName": "Data/Bundles/Windows/manifest.hgmmap",
          "fileNameHash": "09C897A11273873C",
          "fileChunkMd5Name": "7384B24D7C4BE3D6FE6D84A01757E07C",
          "fileDataMd5": "C23092E89D51DFBEFB661D36B9CA1BBA",
          "offset": 0,
          "len": 167727212,
          "blockType": 3,
          "bUseEncrypt": true,
          "ivSeed": 285540354
        }
      ]
    }
  ]
}

经观察，可以发现以下规律：

groupCfgName 正是 BLC 文件的名称，也是 BLC 文件所在的文件夹的名称；
md5Name 和 fileChunkMd5Name 正是每个 CHK 文件的名称；
blockType、groupCfgName 和 groupCfgHashName 三者的值是有对应关系的。

下表列出了各个 BLC 文件中的 blockType 等字段的关系：

`blockType`	`groupCfgName`	`groupCfgHashName`	虚拟文件格式	`bUseEncrypt`
1	InitAudio	`07A1BB91`	AK Package (`.pck`)	× `false`
2	InitBundle	`0CE8FA57`	Asset Bundle (`.ab`)	× `false`
3	BundleManifest	`1CDDBF1F`	Manifest Map (`.hgmmap`)	✓ `true`
5	InitialExtendData	`3C9D9D2D`	Binary Data (`.bin`)	× `false`
11	Audio	`24ED34CF`	AK Package (`.pck`)	× `false`
12	Bundle	`7064D8E2`	Asset Bundle (`.ab`)	× `false`
13	DynamicStreaming	`23D53F5D`	Binary Data (`.bytes`)	× `false`
14	Table	`42A8FCA6`	Binary Data (`.bytes`)	✓ `true`
15	Video	`55FC21C6`	Criware USM File (`.usm`)	× `false`
16	IV	`A63D7E6A`	Binary Data (`.bytes`)	× `false`
17	Streaming	`C3442D43`	Binary Data (`.bytes`)	× `false`
18	JsonData	`775A31D1`	JSON Data (`.json`)	✓ `true`
19	Lua	`19E3AE45`	Lua Script (`.lua`)	✓ `true`
21	IFixPatchOut	`DAFE52C9`	No files	× `false`
22	ExtendData	`D6E622F7`	Binary Data (`.bin`)	× `false`
30	AudioChinese	`E1E7D7CE`	AK Package (`.pck`)	× `false`
31	AudioEnglish	`A31457D0`	AK Package (`.pck`)	× `false`
32	AudioJapanese	`F668D4EE`	AK Package (`.pck`)	× `false`
33	AudioKorean	`E9D31017`	AK Package (`.pck`)	× `false`

根据 BLC 文件中记录的 offset 和 len，我们就可以从 CHK 文件中提取出每个虚拟文件的原始数据了，然后根据文件格式进行后续处理。

需要注意的是，这里的 bUseEncrypt 字段并不表示虚拟文件的原本内容是否被加密，而是表示该文件在 CHK 文件中是否被外层加密。通常而言，如果虚拟文件本身是非二进制格式（例如 .json 和 .lua），那么它在 CHK 文件中通常会被外层加密；而如果虚拟文件本身已经是加密或压缩后的格式（例如 .ab 和 .pck），那么它在 CHK 文件中通常不会被外层加密。

深入探究 CHK 的外层加密

为了将外层加密后的虚拟文件进行解密，我们可以在 GameAssembly.dll 中搜索与 bUseEncrypt 相关的代码片段，最终排查到以下函数：

// FVFSTrackedLowIOHandle(FVFBlockFileInfo&, Boolean)
void Beyond::VFS::FVFSTrackedLowIOHandle::FVFSTrackedLowIOHandle(
    FVFSTrackedLowIOHandle *this,
    FVFBlockFileInfo *info,
    bool async,
    MethodInfo *method)
{
    String *ChunkFileRedirectedLoaderPath;
    bool isEnc;
    int64_t len, offset, ivSeed;
    struct VFSDefine__Class *_ZN8TypeInfo6Beyond3VFS9VFSDefineE;
    unsigned __int64 BLOCK_HEAD_LEN, KEY_LEN;
    Span_1_Byte_ *p_nonce, *p_key, *CommonChachaKeyBs, key_1, key_ivSeed_1, v63, key, key_ivSeed, v71, v73;
    struct VFSDefine__StaticFields *static_fields;
    ReadOnlySpan_1_Byte_ nonce__1, nonce__2, key__3, nonce_, key__1;
    XXE1 *m_xxe1_1;
    FVFSUntrackedLowIOReadHandle v67;

    // ...
    ChunkFileRedirectedLoaderPath = Beyond::VFS::FVFBlockFileInfo::GetChunkFileRedirectedLoaderPath(info, 0);
    // ...
    if (ChunkFileRedirectedLoaderPath && ChunkFileRedirectedLoaderPath->fields._stringLength)
    {
        isEnc = info->bUseEncrypt;
        len = info->len;
        offset = info->offset;
        memset(&v67, 0, sizeof(v67));
        Beyond::VFS::FVFSUntrackedLowIOReadHandle::FVFSUntrackedLowIOReadHandle(
            &v67,
            ChunkFileRedirectedLoaderPath,
            offset,
            len,
            async,
            isEnc,
            0);
        // ...
        _ZN8TypeInfo6Beyond3VFS9VFSDefineE = TypeInfo::Beyond::VFS::VFSDefine;
        // ...
        BLOCK_HEAD_LEN = _ZN8TypeInfo6Beyond3VFS9VFSDefineE->static_fields->BLOCK_HEAD_LEN;
        if (BLOCK_HEAD_LEN)
        {
            // ...
            p_nonce = &key_1;
        }
        else
        {
            p_nonce = 0;
        }
        sub_7FFCE0DDB400(p_nonce, 0, BLOCK_HEAD_LEN);
        // ...
        if (BLOCK_HEAD_LEN < 4)
            goto LABEL_69;
        *(&key_1._length + 1) = 0;
        // ...
        key_1._pointer._value = p_nonce;
        key_1._length = 4;
        static_fields = TypeInfo::Beyond::VFS::VFSDefine->static_fields;
        key = key_1;
        sub_7FFCE31DD900(&key, static_fields->VFS_PROTO_VERSION);
        if ((BLOCK_HEAD_LEN - 4) < 8)
            goto LABEL_69;
        *(&key_ivSeed_1._length + 1) = 0;
        // ...
        ivSeed = info->ivSeed;
        key_ivSeed_1._pointer._value = &p_nonce->_pointer._value + 4;
        key_ivSeed_1._length = 8;
        key_ivSeed = key_ivSeed_1;
        sub_7FFCE31DD9E0(&key_ivSeed, ivSeed);
        KEY_LEN = TypeInfo::Beyond::VFS::VFSDefine->static_fields->KEY_LEN;
        if (KEY_LEN)
        {
            // ...
            p_key = &key_1;
        }
        else
        {
            p_key = 0;
        }
        sub_7FFCE0DDB400(p_key, 0, KEY_LEN);
        *(&v63._length + 1) = 0;
        // ...
        if ((KEY_LEN & 0x80000000) != 0LL)
        LABEL_69:
            System::ThrowHelper::ThrowArgumentOutOfRangeException(0);
        v63._pointer._value = p_key;
        v63._length = KEY_LEN;
        // ...
        v71 = v63;
        CommonChachaKeyBs = Beyond::VFS::VirtualFileSystem::GetCommonChachaKeyBs(&v73, &v71, 0);
        // ...
        *(&key__3._length + 1) = 0;
        nonce__1 = *CommonChachaKeyBs;
        // ...
        nonce_ = nonce__1;
        // ...
        key__3._pointer._value = nonce_._pointer._value;
        // ...
        key__3._length = nonce__1._length;
        *(&nonce__2._length + 1) = 0;
        // ...
        nonce__2._pointer._value = p_nonce;
        nonce__2._length = BLOCK_HEAD_LEN;
        m_xxe1_1 = sub_7FFCE0D21D80(TypeInfo::Beyond::XXEnc::XXE1);
        // ...
        if (m_xxe1_1)
        {
            nonce_ = nonce__2;
            key__1 = key__3;
            Beyond::XXEnc::XXE1::XXE1(m_xxe1_1, &key__1, &nonce_, 1u, 0);
            // ...
            return;
        }
    LABEL_70:
        sub_7FFCE0DC3430();
    }
    // ...
}

可以发现，外层加密的解密过程与 BLC 的解密过程非常类似，依然是使用 ChaCha20 算法进行解密。相同之处是，它们都使用了同一个密钥（通过 GetCommonChachaKeyBs 函数获取）；不同之处在于，外层加密的解密所需的 nonce 需要通过以下方式来拼接：

前 4 Bytes 是将 BLC 文件的 version（代码中的 VFS_PROTO_VERSION 常量）进行转换后的结果（进一步分析显示，这种转换是将 version 转换为小端序 4 Bytes 字节）；
接下来的 8 Bytes 是将虚拟文件的 ivSeed 进行转换后的结果（进一步分析显示，这种转换也是小端序转换）；

~~CHK 解密，轻而易举啊。~~ 完美！根据这些信息，就可以顺利地将所有虚拟文件都还原出来了。

下一步

我很快地将各类虚拟文件进行了提取，并做了简单的分析：

.usm 文件未见修改，可以直接用相关工具进行解码，得到视频；
.pck 文件不是常规的格式，且极有可能本身被加密；
.ab 文件不是常规的格式，且极有可能本身被加密；
BundleManifest 类别只有一个文件 manifest.hgmmap，是自定义格式，推测是某种索引文件；
DynamicStreaming 和 Streaming 类别可能与某些高性能的流式加载有关，包括但不限于游戏场景的加载；
Table 类别可能与游戏数据表有关，是自定义格式；
IV 类别的全称是 Irradiance Volume，与光照有关；
JsonData 类别的文件存疑；
Lua 类别的文件存储着 Base64 字符串，且可能被加密；
ExtendData 类别只有一个文件 InitStringPathHash.bin，是自定义格式。

需要注意的是，本文是针对《终末地》CBT3 进行的分析，而游戏正式版的资源存储逻辑可能会与此不同，因此需要注意以上信息的时效性。

我们可以发现，鹰角网络对《终末地》CBT3 的资源保护机制做得非常完善——不仅对游戏文件做了虚拟化，还对各种类别的游戏资源都做了不同的格式自定义或加密处理，甚至连虚拟文件系统本身（BLC 与 CHK 文件）都设有处心积虑的加密，极大地增加了逆向工程的难度。

下一步，我会优先想要研究 .pck 和 .ab 文件的加密方式（因为包含主要的音频和美术资源）。

至此，本文就先告一段落，感谢阅读！也感谢 UnityPy 社区的各位朋友提供的帮助！
